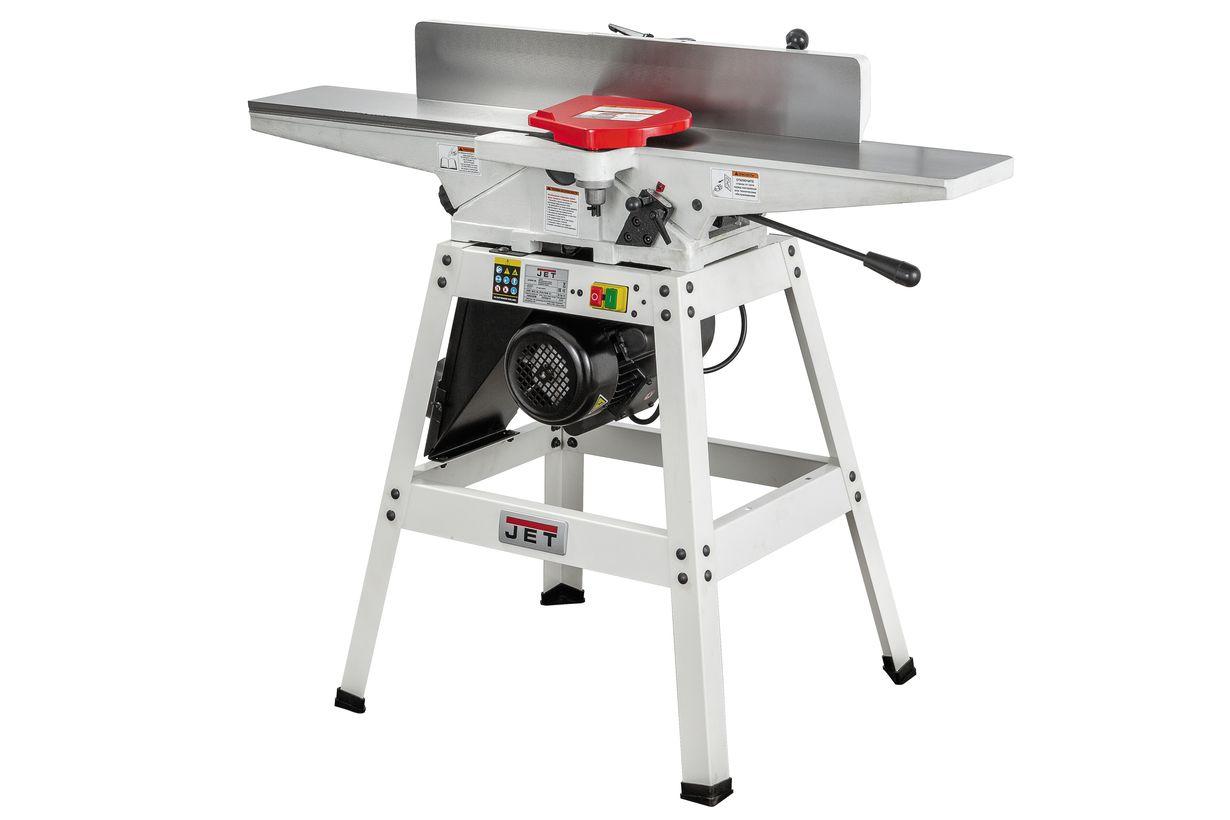

Фугальний верстат JET JJ-6HH OS (вал helical)

Фугальний верстат JET JJ-6OS професійний фугувальний верстат напівпрофесійного класу для столярних і меблевих майстерень з унікальною технологією стругального вала helical (спіральний сегментний вал з твердосплавними сегментами), що кардинально перевершує традиційні моделі з прямими ножами за якістю обробки, рівнем шуму, вібрацією та ресурсом роботи. Топове рішення для столярів, які виготовляють вироби високої якості й розуміють критичну важливість якості первинної обробки заготовок — фугування дерев'яних поверхонь до ідеально рівного стану перед подальшими операціями (рейсмусування, шліфування, склеювання, фрезерування). Ідеальний вибір для столярних і меблевих майстерень, реставраційних студій, виробників художньої різьби, мисливських ножових майстерень (виготовлення дерев'яних рукояток), скрипково-гітарних майстерень (виготовлення корпусів і дек), цехів виготовлення сходових поручнів і балясин, виробників декоративних рамок і профільних виробів, ПТУ та коледжів з деревообробної спеціалізації, технічних навчальних центрів, кооперативних виробництв середнього масштабу.

Принципова робоча задача фугування — створення ідеально рівної базової поверхні на одній стороні заготовки (типово — нижній стороні дошки або щита), яка потім використовується як базова для подальшої обробки на рейсмусі (де калібрується протилежна сторона) і циркулярній пилі (де отримуються рівні поздовжні кромки). Без якісного фугування неможливо виготовити рівні точні столярні вироби — навіть найдорожчий рейсмус буде калібрувати лише товщину, а викривлена в обох площинах дошка залишиться викривленою. Фугувальний верстат — основа основ столярного виробництва, яка визначає кінцеву якість усіх подальших операцій.

Ключова технологічна перевага моделі JJ-6HH OS — стругальний вал helical (спіральний сегментний) замість традиційних прямих ножів. Це революційна технологія, яка спочатку з'явилася лише на дорогих промислових верстатах вартістю $5000+, а тепер доступна в напівпрофесійному сегменті JET. Вал містить 30 окремих твердосплавних сегментів-вставок розміром 15 × 15 × 2,5 мм, розташованих по спіралі в кілька рядів — замість суцільних довгих прямих ножів стандартних моделей.

Принципові переваги helical-вала над традиційними прямими ножами:

1. Значно нижчий рівень шуму та вібрацій. Кожен твердосплавний сегмент входить у деревину поступово під невеликим кутом — на відміну від прямого ножа, який ріже всю ширину заготовки одночасно з утворенням характерного гучного «удару». На helical-валі в кожен момент часу в контакті з деревиною знаходиться лише невелика частина різальної кромки — звук стругання змінюється з гучного «гудіння-стукоту» прямого вала на тихий рівний «шурхіт». Знижується не лише шум, але й вібрації — критично важливо для якості обробки (без вібрацій поверхня виходить ідеально рівною) та для здоров'я оператора при тривалій роботі.

2. Принципово вища якість поверхні після стругання, особливо на «складній» деревині. Прямі ножі при роботі зі деревиною з невпорядкованою структурою волокон (зустрічна деревина, поверхня біля сучків, дошки з кореня дерева, тропічні породи з неоднорідною структурою) часто «вирвають» волокна замість чистого зрізу — на поверхні з'являються глибокі сколи, які потім потребують значного шліфування. Helical-сегменти ріжуть під косим зсувним кутом — це принципово інша механіка різу, яка дає чистий зріз навіть на найскладніших ділянках з мінімальним ризиком вирвання волокон. Користувачі helical-верстатів регулярно повідомляють, що змогли якісно обробити деревину, яка не піддавалася обробці на верстатах з прямими ножами.

3. Дрібніша стружка, що не забиває систему пиловидалення. Прямі ножі утворюють довгі стружки-«серпантин», які часто заклинюють у патрубках витяжної системи, накопичуються у фільтрах, потребують частого очищення. Сегментні helical-вали утворюють дрібну однорідну стружку, яка ефективно проходить через витяжну систему без застрявання. Це значно знижує час технічного обслуговування і подовжує ресурс пиловидаляючого обладнання.

4. Кардинально тривалий ресурс різальних сегментів та економічна вигода. Кожен з 30 твердосплавних сегментів має 4 ріжучі кромки (квадратна форма 15 × 15 мм). При зносі однієї кромки сегмент просто повертається на 90° у своєму гнізді, після чого працює нова гостра кромка. Це означає, що кожен з 30 сегментів забезпечує до 4 циклів роботи = 120 ефективних різальних кромок на одному валі до повної заміни сегментів. Порівняйте з традиційним валом: 3 прямих ножі × 1 кромка = 3 робочі кромки до заточування, після кількох заточувань ножі підлягають заміні. Економія на витратних матеріалах за термін експлуатації верстата — у рази на користь helical. Самі твердосплавні сегменти мають значно вищу твердість (HRC 90+) і зносостійкість порівняно зі сталевими ножами HSS — служать у 5–10 разів довше до зносу однієї кромки.

5. Простота заміни/повороту сегментів. При появі першого затуплення на одному з сегментів (зазвичай — після зустрічі з прихованим металевим включенням у деревині) потрібно повернути лише один цей сегмент, відкривши доступ і ослабивши гвинт-фіксатор. Жодного спеціального заточного обладнання, шаблонів для виставлення, балансування — нічого. Уся операція займає 2–3 хвилини. На традиційному верстаті при пошкодженні одного прямого ножа потрібно знімати весь набір ножів, заточувати їх або купувати нові, виставляти точно в гнізда вала, балансувати всю систему — операція на 30–60 хвилин.

Серце верстата — надійний асинхронний однофазний електродвигун із вхідною потужністю 1100 Вт та корисною (вихідною) потужністю 750 Вт, що працює від стандартної однофазної мережі 220 / 230 В / 50 Гц. Асинхронний двигун — професійний стандарт для стаціонарного деревообробного обладнання: відсутність вугільних щіток (немає витратних матеріалів, які потребують періодичної заміни), значно триваліший моторесурс (десятиліття роботи), стабільна швидкість обертання під навантаженням, тиха робота без електромагнітних перешкод. Привід ножового барабана клиновим ременем — перевірена надійна конструкція, яка одночасно гасить вібрації від двигуна (ремінь працює як буфер), захищає двигун при заклинюваннях вала (ремінь проковзує замість виходу з ладу двигуна), забезпечує тривалий ресурс експлуатації.

Стругальний вал діаметром 65 мм обертається зі швидкістю 4800 об/хв — оптимальна швидкість для якісного стругання деревини на 6-дюймовому фугувальному верстаті без перегріву та обвуглювання поверхні. Робоча ширина стругання до 150 мм — оптимально для типових столярних задач: дошки шириною 100–150 мм для меблевих заготовок, рамкових деталей, профільних виробів. Для більш широких заготовок (200+ мм) рекомендується модель JJ-8HH-M.

Регульована глибина стругання за один прохід від 0 до 3 мм — широкий діапазон, який дозволяє виконувати як грубу попередню обробку (зняття значного шару з нерівної заготовки за 2–3 проходи по 2–3 мм), так і фінішне стругання з мінімальним зніманням (0,1–0,3 мм) для отримання ідеально гладкої поверхні перед склеюванням або шліфуванням. Регулювання здійснюється плавним маховичком з точною шкалою.

Чавунні фугувальні столи розміром 1180 × 190 мм — основний робочий вузол верстата і головна перевага саме моделі JJ-6HH OS над компактними настільними фуганками. Чавун — оптимальний матеріал для робочих столів стругального обладнання: значна маса гасить вібрації від двигуна та вала (важливо для якості стругання — без вібрацій поверхня виходить ідеально рівною); рівна точно шліфована поверхня з мінімальним тертям при подачі заготовки; стабільні розміри без деформацій з часом (десятиліття роботи без втрати геометрії); виключна довговічність. Подовжена робоча поверхня 1180 мм — критично важлива для якісного фугування довгих заготовок: чим довший стіл, тим точніше виконується вирівнювання довгої дошки. На коротких столах (60–80 см бюджетних моделей) неможливо якісно фугувати дошки 1,5–2 м — вони «гуляють» при подачі.

Класична система регулювання висоти столів за похилими напрямними — перевірена столітнім досвідом конструкція, яка забезпечує плавне точне регулювання глибини стругання з мінімальною кількістю люфтів. Похилі напрямні дозволяють піднімати/опускати приймальний (вхідний) і подаючий (вихідний) столи відносно осі стругального вала, що задає глибину різу.

Регульований фугувальний (паралельний) упор з масивного чавунного литва — ключовий вузол для точності фугування. Чавун забезпечує виключну жорсткість і відсутність деформацій при притисканні заготовки до упора. Кронштейн упора також з чавунного литва. Кут нахилу упора регулюється від 0° до 45° в обидва боки — дозволяє виконувати фугування фасок, скосів, кутових з'єднань. Зсувний захисний екран з алюмінію забезпечує безпеку оператора, автоматично закриваючи зону стругального вала при відсутності заготовки на столі.

Видалення стружки через 100-міліметровий патрубок — для підключення промислової витяжної системи або стаціонарного аспіраційного обладнання. Critical безпекова та гігієнічна функція, оскільки helical-вал генерує дрібну однорідну стружку, яка без витяжки швидко наповнює робочу зону.

Підлогова конструкція на металевій станині з комплектом опорних ніжок у комплекті — забезпечує стабільне положення верстата на підлозі без необхідності встановлення на робочий стіл. У просторі під верстатом розташований двигун — раціональне використання простору. Гарантія виробника 24 місяці.

2. Особливості

• Професійний фугувальний верстат напівпрофесійного класу
• Тайванське виробництво під технологічним контролем американської корпорації JET Tools
• Унікальна технологія стругального вала helical
• 30 твердосплавних сегментів розміром 15 × 15 × 2,5 мм
• Кожен сегмент має 4 ріжучі кромки для повороту при зносі
• Ефективно — до 120 різальних кромок на одному валі
• Ресурс твердосплавних сегментів у 5–10 разів довший за HSS-ножі
• Принципово нижчий рівень шуму та вібрацій порівняно з прямими ножами
• Поступове входження сегментів у деревину
• Тихий рівний «шурхіт» замість гучного «гудіння-стукоту»
• Вища якість поверхні на складній деревині
• Косий зсувний кут різу — чистий зріз без вирвання волокон
• Робота з зустрічною деревиною, сучками, тропічними породами
• Дрібна однорідна стружка не забиває систему пиловидалення
• Економічна вигода на витратних матеріалах
• Простота повороту/заміни окремого сегмента (2–3 хвилини)
• Без потреби заточного обладнання, шаблонів, балансування
• Надійний асинхронний однофазний електродвигун
• Вхідна потужність 1100 Вт, корисна 750 Вт
• Робота від стандартної однофазної мережі 220/230 В
• Відсутність вугільних щіток — немає витратних матеріалів
• Триваліший моторесурс (десятиліття роботи)
• Стабільна швидкість обертання під навантаженням
• Тиха робота без електромагнітних перешкод
• Привід ножового барабана клиновим ременем
• Гасіння вібрацій від двигуна
• Захист двигуна при заклинюваннях
• Стругальний вал діаметром 65 мм при 4800 об/хв
• Робоча ширина стругання до 150 мм
• Регульована глибина стругання 0–3 мм
• Плавне регулювання маховичком з точною шкалою
• Від грубої обробки до фінішного стругання
• Чавунні фугувальні столи 1180 × 190 мм
• Подовжена робоча поверхня для довгих заготовок
• Гасіння вібрацій масою чавуну
• Точно шліфована поверхня з мінімальним тертям
• Стабільні розміри без деформацій з часом
• Класична система регулювання висоти столів за похилими напрямними
• Плавне точне регулювання глибини стругання
• Регульований фугувальний упор з чавунного литва
• Виключна жорсткість і відсутність деформацій
• Кронштейн упора з чавунного литва
• Кут нахилу упора 0–45° в обидва боки
• Фугування фасок, скосів, кутових з'єднань
• Зсувний захисний екран з алюмінію
• Безпека оператора — автоматичне закриття зони вала
• Видалення стружки через 100-мм патрубок
• Підключення до промислової витяжки або аспіраційної системи
• Підлогова конструкція на металевій станині
• Комплект опорних ніжок у комплекті
