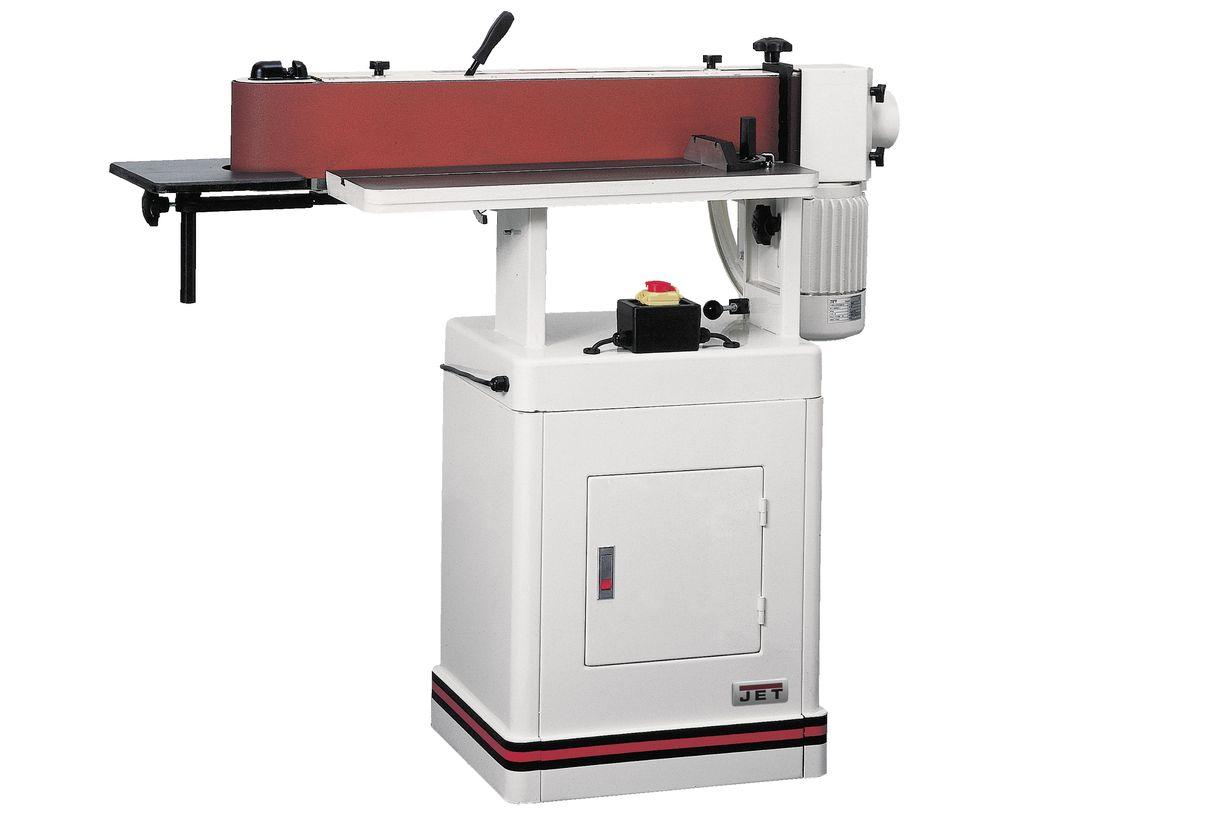

Верстат для шліфування кантів JET EHVS-80-400

Верстат для шліфування кантів JET EHVS-80 професійний стрічковий верстат для шліфування кантів (крайок) промислового класу з трифазним живленням 400 В, призначений для шліфування країв (кантів), кромок, торців, фасок, заокруглених і фасонних поверхонь дерев'яних, пластикових та металевих заготовок. Топове рішення для серійних столярних і меблевих виробництв, цехів масового виготовлення меблів, рамкових і профільних виробів, дверних і віконних виробництв, реставраційних майстерень, виробників музичних інструментів, столярних цехів дерев'яного домобудування, ПТУ та коледжів з деревообробної спеціалізації, технічних навчальних центрів, кооперативів і середніх приватних господарств із власним столярним цехом.

Версія EHVS-80-400 з трифазним живленням 400 В — професійний варіант базової моделі лінійки EHVS-80, оптимізований для інтенсивної безперервної роботи у промислових умовах. Трифазний асинхронний електродвигун має п'ять критичних переваг над однофазним аналогом: значно більший ресурс при безперервній роботі 8+ годин на добу без перегріву; плавніший пуск без пускових перенавантажень мережі; значно стабільніша робота під навантаженням без просідань швидкості при шліфуванні щільних або великих заготовок; вища енергоефективність при інтенсивній експлуатації; більший крутний момент на робочому валу. Однофазна версія (EHVS-80, 220 В, 2,0/1,1 кВт) орієнтована на невеликі майстерні без трифазного вводу; трифазна версія EHVS-80-400 — для серйозного виробництва.

Серце верстата — потужний трифазний асинхронний електродвигун із вхідною потужністю 2,9 кВт у режимі S6 40% (короткочасні навантаження) та вихідною (номінальною) потужністю 1,5 кВт у режимі S1 100% (тривала безперервна робота). Така подвійна характеристика — стандарт для професійного промислового обладнання, який чесно відображає реальні можливості: машина витримує піки навантаження до 2,9 кВт (наприклад, при подачі великої заготовки на стрічку), а в безперервному режимі стабільно віддає 1,5 кВт без перегріву. Живлення від трифазної мережі 400 В / 50 Гц — стандарт для промислових цехів і виробничих приміщень.

Шліфувальна стрічка розміром 150 × 2260 мм — професійний типорозмір, який забезпечує дві ключові переваги: (1) велика робоча поверхня шириною 150 мм дозволяє за один прохід оброблювати досить широкі кромки (наприклад, кромку столярної дошки 50 мм або щитових матеріалів 18–25 мм із додатковим запасом для маневру) — оператор не повинен робити кілька проходів по одній кромці на різних висотах стрічки; (2) велика загальна довжина стрічки 2260 мм забезпечує тривалий ресурс роботи однієї стрічки (зерно зношується нерівномірно по всій довжині, тому довша стрічка = довший ресурс), а також низьке нагрівання стрічки під час роботи (більша площа контакту з повітрям між проходами по заготовці забезпечує ефективне охолодження). На українському ринку доступний широкий асортимент змінних шліфувальних стрічок типорозміру 150×2260 мм різної зернистості (P40, P60, P80, P100, P120, P150, P180, P220, P320, P400) і матеріалу абразиву (оксид алюмінію — універсальний, цирконієвий корунд — для металу та твердих порід, кераміка — преміум-сегмент).

Швидкість руху шліфувальної стрічки 16 м/с — оптимальне значення для якісного шліфування деревини без перегріву поверхні та без появи прижогових слідів на матеріалі. При вищих швидкостях (20+ м/с) деревина може загорятися або обвуглюватися, при нижчих (10 м/с) — продуктивність значно падає. 16 м/с — золотий стандарт для столярного шліфування.

Унікальна конструктивна перевага EHVS-80-400 — поворотний шліфувальний вузол із кутом нахилу стрічки від 0° до 90°. Стрічка може бути встановлена вертикально (90°) для шліфування довгих прямих кромок (типова робота — кромки столярних щитів, дверних полотен, фасадів меблів) або горизонтально (0°) для шліфування плоских поверхонь зверху (наприклад, торців брусків, дрібних деталей, плоского облицювання) або під будь-яким проміжним кутом 30°, 45°, 60° для виконання спеціальних задач (фаски, скоси, профільні елементи). Фіксація обраного кута нахилу здійснюється ексцентриковою рукояткою без використання інструменту — оператор за лічені секунди змінює конфігурацію верстата під нову задачу, що критично важливо в умовах серійного виробництва, де кут нахилу часто потрібно міняти між операціями.

Покриття шліфувальної підкладки графітом — головна професійна особливість EHVS-80, яка значно подовжує термін служби стрічки та підвищує якість обробки. Графіт є природним змащувальним матеріалом — він зменшує тертя між тильною стороною стрічки та підкладкою (опорною поверхнею) до антифрикційних значень. Це дає чотири переваги: значно нижче нагрівання тильної сторони стрічки під час роботи (стрічка не «горить»); тривалий ресурс самої стрічки (вдвічі-втричі довший за роботу на стандартній підкладці без графіту); рівномірний притиск стрічки до заготовки по всій ширині; зниження енерговитрат двигуна на подолання тертя.

Максимальна висота шліфування 125 мм — параметр, який визначає максимальну товщину заготовки, яку можна оброблювати на верстаті. Цього достатньо для переважної більшості столярних задач: щитові матеріали (ДСП, МДФ, фанера) товщиною 16–25 мм; столярні дошки 18–50 мм; брус до 100×100 мм; рамкові та профільні деталі меблів; дверні полотна на торці; столярні щити кухонних столів і стільниць. Для більш товстих заготовок (200+ мм) рекомендується розглянути потужніші моделі з більшою висотою шліфування.

Масивний чавунний робочий стіл розміром 810 × 180 мм — основний робочий вузол. Чавун — оптимальний матеріал для робочого столу шліфувального верстата: значна маса гасить вібрації від двигуна та руху стрічки (важливо для якості шліфування — без вібрацій кромка виходить ідеально гладкою); рівна точно оброблена поверхня з мінімальним тертям при подачі заготовки; стабільні розміри без деформацій з часом; виключна довговічність (десятки років роботи). Регулювання висоти столу — критична функція, яка дозволяє використовувати всю ширину шліфувальної стрічки 150 мм без передчасного зносу одного й того ж сегмента: оператор періодично змінює висоту столу, щоб робота йшла на різних висотах стрічки, що забезпечує рівномірний знос по всій поверхні стрічки і подовжує її ресурс у 2–3 рази.

Виносний шліфувальний стіл розмірами 250 × 300 мм для обробки криволінійних заготовок — додатковий робочий вузол для спеціалізованих задач: шліфування зігнутих, заокруглених, фігурних кромок, виробів складної геометрії (різьблені деталі, овальні поверхні, профільні елементи меблів). Виносний стіл встановлюється збоку від основного, що дає оператору повний візуальний контроль над зоною обробки.

Регульований шліфувальний упор розмірами 610 × 110 мм — забезпечує точне ведення прямих заготовок паралельно стрічці. Регулювання дозволяє точно встановлювати зазор між заготовкою та стрічкою для контролю глибини шліфування. Витяжний штуцер діаметром 100 мм — для підключення промислової витяжної системи або стаціонарного аспіраційного обладнання. Критично важлива функція для шліфувальних верстатів: процес шліфування створює велику кількість дрібного абразивного пилу (суміш стертого деревного матеріалу і абразивних частинок), який надзвичайно шкідливий для легень оператора (пневмоконіоз, силікоз — професійні захворювання столярів). Без витяжки експлуатувати такий верстат у промислових умовах категорично заборонено санітарними нормами. Можливість шліфування довгих планок при знятому кожусі витяжки — додаткова функція для нестандартних задач (наприклад, шліфування довгих віконних рам, дверних коробок, профільних плінтусів). Знімний кожух витяжки відкривається, дозволяючи проходження довгої заготовки повз верстат.

Особливості

• Професійний стрічковий верстат для шліфування кантів промислового класу
• Трифазне живлення 400 В для серйозного виробництва
• Розрахований на безперервну роботу 8+ годин на добу
• Потужний трифазний асинхронний електродвигун
• Подвійна потужність: вхідна 2,9 кВт (S6 40%) + вихідна 1,5 кВт (S1 100%)
• Плавний пуск без пускових перенавантажень
• Стабільна робота під навантаженням без просідань швидкості
• Висока енергоефективність при інтенсивній експлуатації
• Шліфувальна стрічка 150 × 2260 мм — професійний типорозмір
• Велика робоча поверхня шириною 150 мм
• Тривалий ресурс роботи стрічки
• Доступність змінних стрічок різної зернистості (P40–P400) на ринку
• Швидкість руху стрічки 16 м/с — оптимально для шліфування деревини
• Без перегріву поверхні та прижогових слідів
• Поворотний шліфувальний вузол з кутом нахилу від 0° до 90°
• Вертикальне положення для довгих прямих кромок
• Горизонтальне положення для шліфування зверху
• Будь-який проміжний кут для фасок, скосів, профілів
• Фіксація кута ексцентриковою рукояткою без інструменту
• Покриття шліфувальної підкладки графітом
• Антифрикційні властивості — менше нагрівання стрічки
• Тривалий ресурс стрічки (2–3 рази довший)
• Рівномірний притиск стрічки по всій ширині
• Зниження енерговитрат двигуна
• Максимальна висота шліфування 125 мм
• Масивний чавунний робочий стіл 810 × 180 мм
• Гасіння вібрацій від двигуна
• Рівна точно оброблена поверхня
• Стабільні розміри без деформацій
• Регулювання висоти столу
• Використання всієї ширини стрічки 150 мм
• Рівномірний знос стрічки по всій поверхні
• Подовження ресурсу стрічки у 2–3 рази
• Виносний шліфувальний стіл 250 × 300 мм
• Обробка криволінійних, зігнутих, фігурних заготовок
• Повний візуальний контроль над зоною обробки
• Регульований шліфувальний упор 610 × 110 мм
• Точне ведення прямих заготовок паралельно стрічці
• Регулювання глибини шліфування
• Витяжний штуцер діаметром 100 мм
• Підключення промислової витяжної системи
• Захист легень оператора від абразивного пилу
• Підтримка чистоти робочого місця
• Видимість робочої зони
• Можливість шліфування довгих планок при знятому кожусі витяжки
