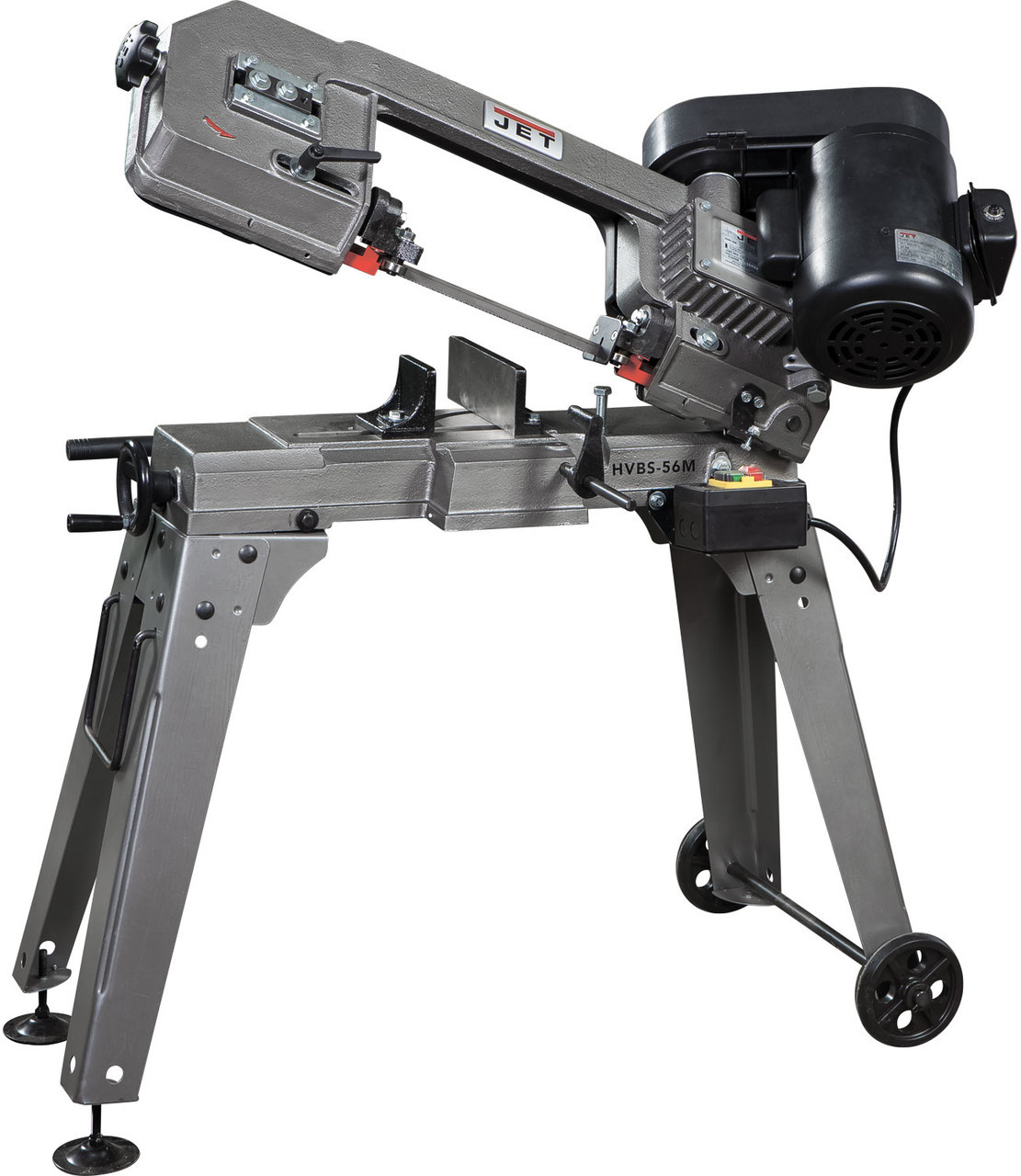

Пила стрічкова для металу JET HVBS-56M

Пила стрічкова для металу JET HVBS-56M професійний стрічкопильний верстат по металу горизонтального типу для точного різання прокату, труб, кутників, швелерів, металевих профілів, прутків і круглих заготовок з усіх основних конструкційних матеріалів (вуглецевих сталей, нержавіючих сталей, кольорових металів — алюміній, мідь, латунь, бронза). Ідеальне рішення для слюсарних і ремонтних майстерень, СТО, автосервісів, металообробних цехів, виробників металевих конструкцій (паркани, ворота, перила сходів, козирки, навіси), шиномонтажу, вантажних автосервісів, реставраційних студій, технічних ПТУ і коледжів, навчальних майстерень, кооперативних виробництв, фермерських господарств із власним ремонтним цехом, приватних майстрів-зварювальників.

Принципова перевага стрічкового способу різання металу над альтернативами (відрізна машина «болгарка» з абразивним диском, ножівка по металу, маятникова пила): точність різання — стрічкова пила дає рівний прямий рез без перекосу, який не потребує додаткової обробки шліфуванням; низьке нагрівання металу — повільна швидкість руху біметалевої стрічки (20–50 м/хв проти 80–100 м/с у болгарки) забезпечує відсутність синіння металу, збереження структури кромки, відсутність окалини; економічність — одна біметалева стрічка служить роками інтенсивної експлуатації, замінюючи сотні відрізних дисків для болгарки; безпека роботи — немає ризику зруйнування абразивного диска з вильотом фрагментів у зону оператора (типова небезпека роботи з болгаркою на товстому металі); тиша — рівень шуму значно нижчий за болгарку, можна працювати в житлових зонах і нічний час; можливість серійних різів — налаштувавши кінцевий упор, оператор може робити сотні ідентичних різів за зміну без вимірювання кожної заготовки окремо.

Серце верстата — надійний асинхронний електродвигун із вхідною потужністю 0,65 кВт та вихідною (номінальною) потужністю 0,37 кВт, що працює від стандартної однофазної мережі 220 В / 50 Гц. Двигун оптимізований для тривалої безперервної роботи в режимі різання металу — стабільні оберти під значним навантаженням без перегріву. Підключення до звичайної побутової розетки означає, що верстат можна встановити в будь-якій майстерні без потреби в трифазному вводі — перевага для невеликих приватних майстерень.

Загартований і відшліфований черв'як з бронзовим черв'ячним колесом — головна професійна особливість HVBS-56M, яка кардинально відрізняє його від бюджетних аналогів. Черв'ячна передача — серцевий вузол стрічкопильного верстата (передає крутний момент від двигуна на шків приводу стрічки). Якість виконання цієї передачі визначає ресурс роботи всього верстата. У бюджетних моделях використовуються пластикові, нейлонові або погано оброблені сталеві черв'ячні колеса, які зношуються через 1–2 роки інтенсивної експлуатації, що призводить до люфтів, нерівномірної подачі, зрештою — до повного виходу з ладу. У JET HVBS-56M черв'ячне колесо виготовлене з бронзи — дорогого, але виключно зносостійкого матеріалу для пар тертя; черв'як загартований і відшліфований до полірованої поверхні з мікронною точністю — забезпечує ідеально плавний хід без люфтів. Ця передача служить десятиліттями інтенсивної промислової експлуатації.

Біметалева пильна стрічка в комплекті — професійна особливість верстата. Біметалева технологія: основа стрічки виготовлена зі гнучкої пружинної сталі (для еластичності, опору втомі, опору зламам), а зубці — зі швидкорізальної інструментальної сталі HSS (для високої твердості, зносостійкості, можливості різання загартованих сталей). Це значно якісніший тип стрічки за дешеві суцільностальні аналоги — біметалева стрічка ріже швидше, чистіше, служить у 3–5 разів довше. Розміри стрічки 1640 × 13 × 0,65 мм, крок зубців 10/14 TPI — стандартний типорозмір на українському ринку, легко доступні змінні стрічки різних виробників (JET, Lenox, Starrett, Bahco) у будь-якому магазині професійного інструменту.

Три швидкості руху стрічкового полотна — 20, 30 та 50 м/хв — критична професійна функція, яка дозволяє оптимально підбирати швидкість під конкретний матеріал та геометрію заготовки. Низька швидкість 20 м/хв — для різання твердих матеріалів (легована сталь, нержавіюча сталь, чавун) і товстих заготовок великого діаметра, де потрібна максимальна сила різання та мінімальне нагрівання. Середня швидкість 30 м/хв — універсальний режим для більшості задач: середньовуглецеві сталі (Ст.3, Ст.5, Ст.45), труби середнього діаметра, профільні заготовки. Висока швидкість 50 м/хв — для різання м'яких матеріалів (алюміній, мідь, латунь, м'які сталі) і тонких заготовок, де потрібна максимальна продуктивність. Перемикання швидкостей здійснюється перестановкою клиновидного паса між шківами на пасовій передачі двигуна — простий, надійний і перевірений механізм.

Регульовані напрямні стрічкового полотна на 3 підшипниках кочення з обох боків — головна конструктивна особливість, яка забезпечує точність прямолінійного різу. Напрямні встановлюються максимально близько до заготовки (зазор 5–10 мм) — це зменшує вільний простір стрічки, де вона могла б «гуляти» в горизонтальному напрямку, і забезпечує перпендикулярність різу. Підшипники кочення замість ковзних втулок — професійний стандарт: значно нижче тертя, мінімальне нагрівання стрічки в зоні напрямних, тривалий ресурс роботи.

Швидкозатискні лещата з можливістю повороту під будь-яким кутом від 0° до 45° — друга ключова перевага HVBS-56M. Швидкозатискна конструкція дозволяє встановити та зафіксувати заготовку за 5–10 секунд (на відміну від звичайних різьбових лещат, де закручування губки займає 30–60 секунд). Поворот лещат до 45° дозволяє виконувати косі різи (під будь-яким кутом) — критично важлива функція для виготовлення зварювальних з'єднань під кутом, рамкових конструкцій, металоконструкцій складної геометрії. Параметри пропилу: під кутом 90° — профіль 150 × 125 мм або пруток Ø 125 мм, під кутом 45° — профіль 75 × 75 мм або пруток Ø 95 мм.

Регульований кінцевий упор для серійних робіт — вузол, який забезпечує повторюваність розмірів при серійному виробництві. Один раз налаштувавши упор на потрібну довжину заготовки (наприклад, 250 мм), оператор може робити сотні ідентичних різів без повторного вимірювання — заготовка просто упирається в упор, після чого виконується рез. Це значно прискорює роботу в умовах виробництва однотипних деталей.

Малошумний хід з мінімальною вібрацією — забезпечує чистий точний рез без «биття» стрічки об заготовку. Автоматичне відключення двигуна після наскрізного розпилу — важлива безпекова функція: коли стрічка проходить наскрізь заготовки і опускається в нижнє положення, спрацьовує кінцевий вимикач, який автоматично знеструмлює двигун. Це запобігає простоюванню верстата вхолосту (економія електроенергії, продовження ресурсу стрічки), а також критично важливо для безпеки оператора, який міг відійти від верстата на час різання довгої заготовки.

Підставка з великими колесами та вбудованою рукояткою — практична особливість для мобільності верстата. Незважаючи на солідну вагу 50 кг, верстат можна переміщати в межах майстерні однією людиною — нахиляєш на колеса, везеш як візок до нового робочого місця, ставиш на ніжки. Це особливо зручно у невеликих майстернях, де простір використовується гнучко і обладнання час від часу переставляють.

Особливості

• Професійний горизонтальний стрічкопильний верстат по металу
• Тайванське виробництво під технологічним контролем американської корпорації JET Tools
• Точне різання прокату, труб, кутників, швелерів, профілів, прутків
• Робота з усіма основними металами: вуглецеві сталі, нержавіюча сталь, кольорові метали
• Робота від стандартної однофазної мережі 220 В
• Установка в будь-якій майстерні без потреби в трифазному вводі
• Надійний асинхронний електродвигун
• Стабільні оберти під значним навантаженням без перегріву
• Загартований і відшліфований черв'як з бронзовим черв'ячним колесом
• Зносостійка пара тертя промислового рівня
• Десятиліття інтенсивної експлуатації без люфтів
• Ідеально плавний хід без вібрацій
• Біметалева пильна стрічка у комплекті
• Основа з пружинної сталі + зубці з швидкорізальної сталі HSS
• Тривалий ресурс роботи (у 3–5 разів довший за суцільностальні стрічки)
• Три швидкості руху стрічки — 20, 30, 50 м/хв
• Адаптація під різні матеріали і діаметри заготовок
• Перемикання перестановкою клиновидного паса
• Низька швидкість для твердих матеріалів і товстих заготовок
• Висока швидкість для м'яких металів і тонких заготовок
• Регульовані напрямні стрічкового полотна на 3 підшипниках кочення
• Точність прямолінійного різу
• Мінімальне «гуляння» стрічки
• Низьке тертя у зоні напрямних
• Швидкозатискні лещата — фіксація заготовки за 5–10 секунд
• Поворот лещат від 0° до 45° для косих різів
• Виготовлення зварювальних з'єднань під кутом
• Робота з рамковими конструкціями
• Регульований кінцевий упор для серійних робіт
• Повторюваність розмірів при серійному виробництві
• Сотні ідентичних різів без повторного вимірювання
• Малошумний хід з мінімальною вібрацією — чистий точний рез
• Автоматичне відключення двигуна після наскрізного розпилу
• Безпека оператора
• Економія електроенергії та продовження ресурсу стрічки
• Підставка з великими колесами та вбудованою рукояткою
• Мобільність — переміщення однією людиною
• Опорні ніжки в комплекті

Технічні характеристики
